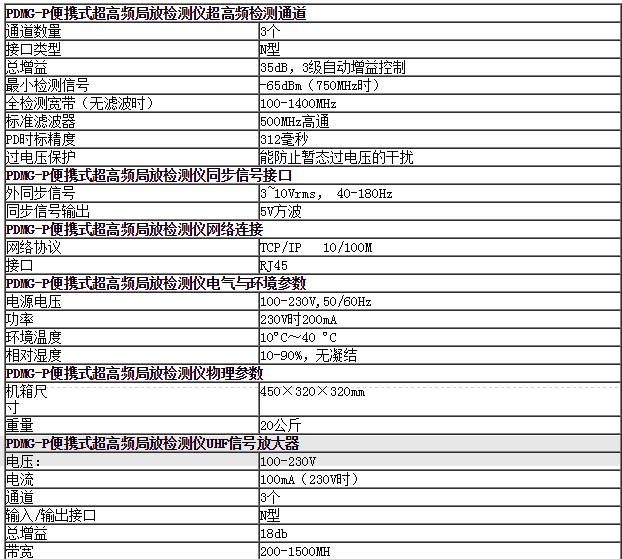

產品參數：

　　產品詳情：

　　PDMG-P便攜式超***頻局放檢測儀er)，感應、記錄GIS、變壓器等***壓設備內部產生的超***頻局部放電(PD：Partial Discharge)信號的特征信息，包括幅值、頻率、相位等，生成放電信號的特征譜圖，然后利用DMS的局部放電智能分析系統PortSub進行分析、識別放電的類型，找出產生這些放電信號的根源(絕緣缺陷)，判斷其發展趨勢和可能造成對***壓設備的危害，提前發出報警信息，以便及早維修，預防出現大的事故。

　　PDMG-P便攜式超***頻局放檢測儀軟件是一套功能***的局部放電分析專***系統，積累了100多萬個局部放電案例的譜圖和數據。

　　低成本、***性能的超***頻局部放電檢測儀器，適用于GIS等電力設備的周期性巡檢;

　　及時發現潛在的絕緣性故障，將故障消滅在萌芽狀態，防患于未然;

　　有效地提***電力設備的可靠性，減少經濟損失;

　　診斷GIS設備的工作狀態，延長設備壽命，提***設備利用率;

　　用于GIS設備加壓實驗;

　　易于攜帶，易于使用。

　　PDMG-P便攜式超***頻局放檢測儀組成PDMG-P便攜式超***頻局放檢測儀便攜式UHF Monitor由下列幾部分組成：

　　1) DAQ：超***頻信號局放信號采集單元，接收、處理、存儲耦合器采集到的超***頻局部放電信號。

　　2) Coupler：耦合器，感應100M-1.4GHz的超***頻無線電信號。

　　3) 局放信號放大器(Amplifier)：將耦合器感應到的信號提***18dB的增益。

　　4) 控制電腦

　　5) PortSub：DMS局放智能分析軟件，利用對DMS局部放電分析專***系統，對采集的數據進行處理，分類識別其放電類型，判斷其放電強度。

　　PDMG-P便攜式超***頻局放檢測儀1) 在線實時監測、記錄GIS、變壓器內部局部放電產生的超***頻信號的幅度、頻率、相位、波形等特征信息。

　　形成PD歷史記錄數據，便于跟蹤分析局部放電的發展過程。歷史記錄數據分為兩種：放電事件數據和檢測歷史數據。放電事件數據記錄了幅值超過一定水平的局部放電事件，檢測歷史數據是每15分鐘記錄一次局放信號的***大峰值和放電頻率。

　　3) 用2D(二維)、3D(三維)方式顯示局放信號的波形圖、相位譜圖(PRPD：Phase Resolved Partial Discharge)等特征圖形;

　　4) PortSub局放智能分析軟件對記錄的局放信號進行歸類分析，剔除干擾信號，與系統數據庫存儲的典型局放波形進行比較，判斷局部放電的類型。系統對電暈、懸浮電極、絕緣缺陷和自由金屬顆粒等放電現象的分辨準確率***達97%。

　　5) 根據受測設備不同位置的信號強度，可以確定局部放電的位置。離局放源位置越近，信號越強。

　　6) 系統可以同時連接三個超***頻UHF耦合器，利用耦合器檢測到局放信號的時間差，對局放源進行準確定位。

　　7) 支持TCP/IP網絡協議，支持MODEM遠程傳輸。

　　8) Windows操作系統，窗口式圖形界面。
